PicoLoader Installeren op Nintendo GameCube
Installeer de PicoLoader-mod op je Nintendo GameCube
Met deze handleiding leer je hoe je de PicoLoader-mod installeert op je Nintendo GameCube. Met deze mod kun je homebrew, region-free games en toepassingen zoals Swiss starten, zonder te solderen of permanente aanpassingen aan je console te doen. De PicoLoader-flexkabel bevat een geïntegreerde Raspberry Pi Pico met reeds geïnstalleerde firmware.
Hoe installeer je een PicoLoader?
Een PicoLoader installeren op je Nintendo GameCube is eenvoudiger dan je denkt. In tegenstelling tot oudere mod-methoden hoef je bij de PicoLoader niet te solderen, waardoor de installatie toegankelijk is voor iedereen. De PicoLoader is een moderne, solderloze mod die gebruikmaakt van een flexibele PCB-kabel met een geïntegreerde Raspberry Pi Pico microcontroller.
Waarom PicoLoader installeren?
Het installeren van een PicoLoader op je GameCube opent een wereld aan mogelijkheden. Je kunt homebrew-applicaties draaien, region-free games spelen, en Swiss gebruiken - een krachtige homebrew launcher die volledige controle geeft over je console. Het beste van alles? De modificatie is volledig omkeerbaar.
- ✓Geen solderen nodig - Ideaal voor beginners zonder technische ervaring
- ✓Volledig omkeerbaar - Verwijder de mod en je console is weer origineel
- ✓Region-free gaming - Speel games uit alle regio's op één console
- ✓Swiss & Homebrew - Toegang tot de volledige homebrew-bibliotheek
- ✓Snelle installatie - In ongeveer 30-45 minuten klaar
Het PicoLoader installeren proces in het kort
Wanneer je een PicoLoader installeert, doorloop je vijf hoofdstappen. Eerst open je de GameCube en verwijder je de diskdrive. Vervolgens plaats je de speciale PicoLoader-flexkabel in de drive-connector op het moederbord. Daarna monteer je de Raspberry Pi Pico-module stevig met de meegeleverde 3D-geprinte houder. Tot slot zet je de console weer in elkaar en test je de installatie.
De hele procedure om een PicoLoader te installeren duurt gemiddeld 30 tot 45 minuten, afhankelijk van je ervaring met het openen van consoles. Het belangrijkste gereedschap dat je nodig hebt is een tri-wing schroevendraaier voor de buitenkant van de GameCube en een kruiskop schroevendraaier voor de interne schroeven.
Belangrijk bij het PicoLoader installeren
Let bij het installeren van de PicoLoader extra op de flexkabel. Deze is kwetsbaar en mag niet scherp gevouwen worden. Zorg ervoor dat de kabel volledig in de connector zit en dat de gouden contactvlakken goed aansluiten. Dit is de meest kritieke stap in het hele installatieproces.
Na het PicoLoader installeren: Swiss gebruiken
Zodra je klaar bent met het PicoLoader installeren, kun je direct aan de slag met Swiss - de meest populaire homebrew launcher voor GameCube. Swiss wordt automatisch geladen bij het opstarten van je console en geeft je toegang tot games op SD-kaart, cheat codes, save-game beheer, en veel meer. Het is de perfecte aanvulling op je nieuw gemodde GameCube.
Klaar om zelf een PicoLoader te installeren? Volg de gedetailleerde stappen hieronder voor een succesvolle installatie. Alle onderdelen en benodigde gereedschappen staan duidelijk vermeld, zodat je goed voorbereid aan de slag kunt.
Wil je deze mod zelf installeren?
Bestel de complete PicoLoader-kit met alle benodigde onderdelen

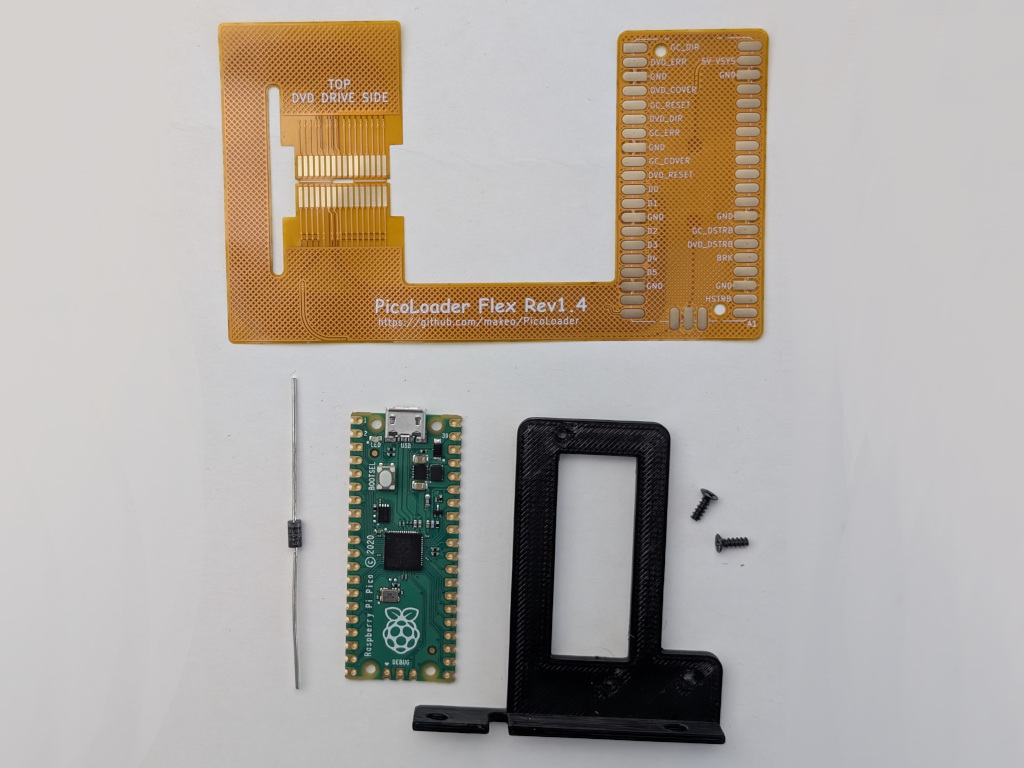

Benodigdheden
| Onderdeel | Omschrijving |
|---|---|
| Nintendo GameCube | De console waarop de mod wordt geplaatst |
| Raspberry Pi Pico/Pico 2 | Met castellated holes (gesoldeerde pads aan de zijkant) |

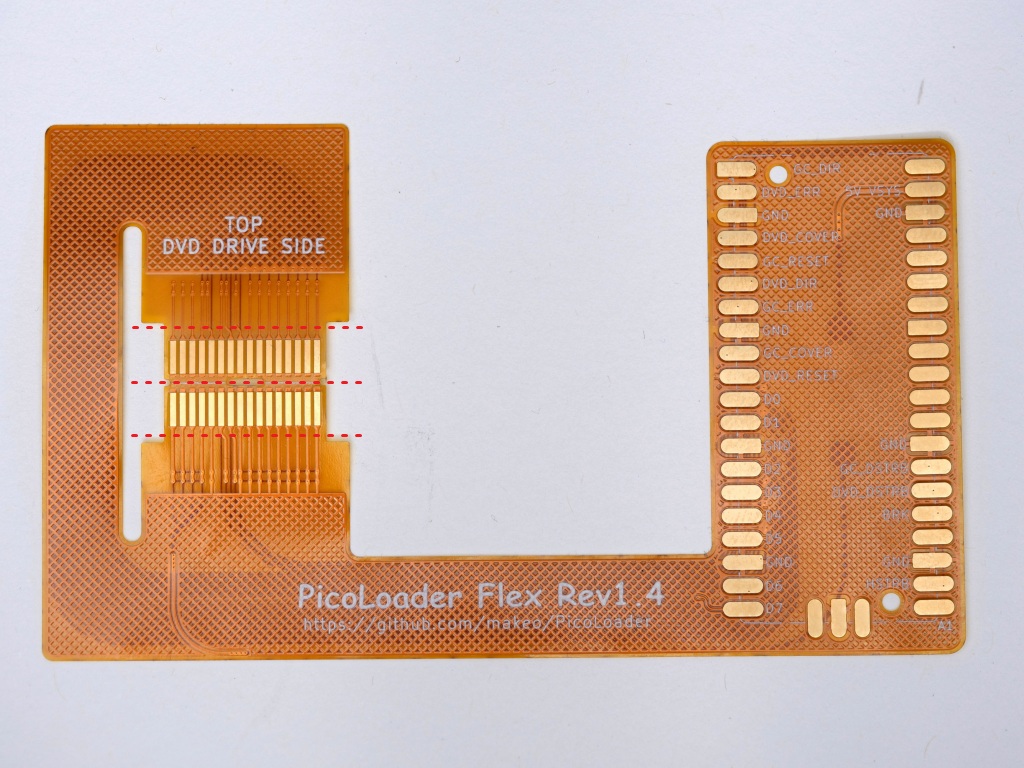

| PicoLoader Flex PCB | Flex-PCB van 0.11mm dikte |
| 1N5819 Schottky Diode | Voor de stroomvoorziening |
| 3D-geprinte montagehouder | PETG, ABS of ASA aanbevolen |
| 2× M2x5mm zelfborende schroeven | Voor het bevestigen van de Pico-module |
| Gereedschap | Gamebit schroevendraaier, #2 Phillips, #0 of #1 Phillips, soldeerbout, pincet |
| Kapton/Scotch tape (optioneel) | Voor bescherming van de flexkabel |
| SD2SP2 of SD Gecko | Voor het laden van homebrew-bestanden zoals Swiss |
Waarschuwingen
- •Vouw de flexkabel nooit scherp! Gebruik alleen bochten, anders wordt de kabel beschadigd.
- •Vouw niet te dicht bij de gouden contacten. Vouw precies langs de aangegeven randen.
- •De RF-afscherming heeft scherpe randen. Gebruik Kapton/Scotch tape om de flexkabel te beschermen.
- •Let op de diode-oriëntatie: de witte streep moet naar de USB-poort wijzen.
Hardware Installatie
Test je setup eerst
💡 Test dat je GameCube correct werkt voordat je begint met de installatie.
GameCube openen

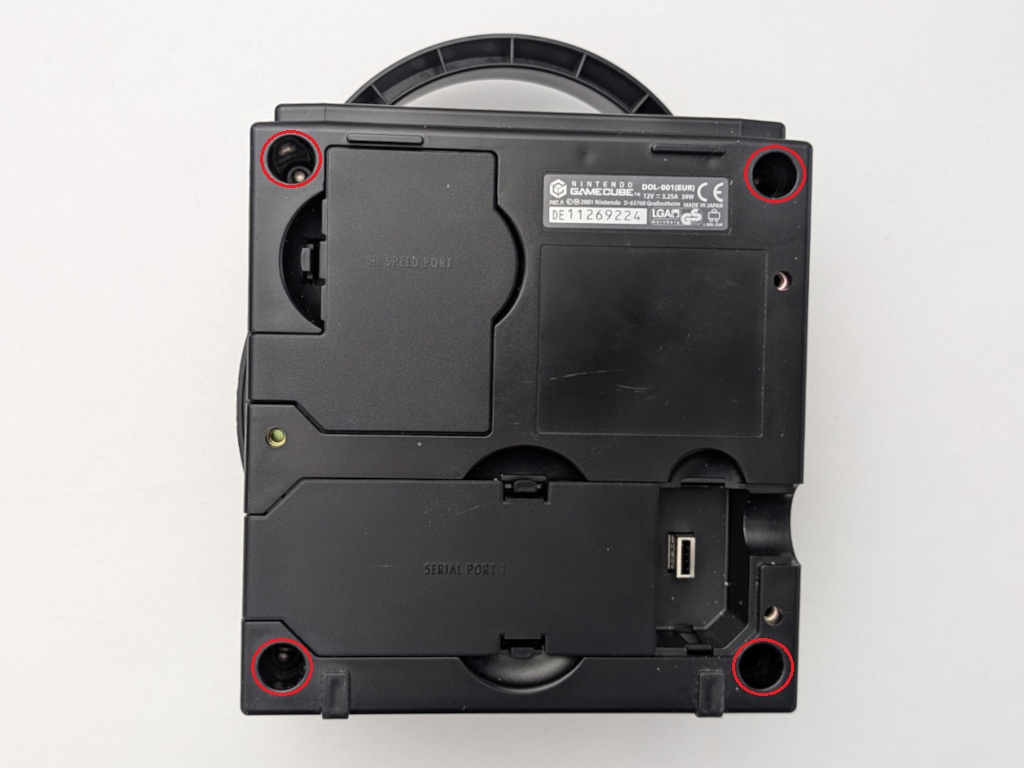

Verwijder de 4 Gamebit-schroeven aan de onderkant. Soms zijn dit #2 Phillips-schroeven.

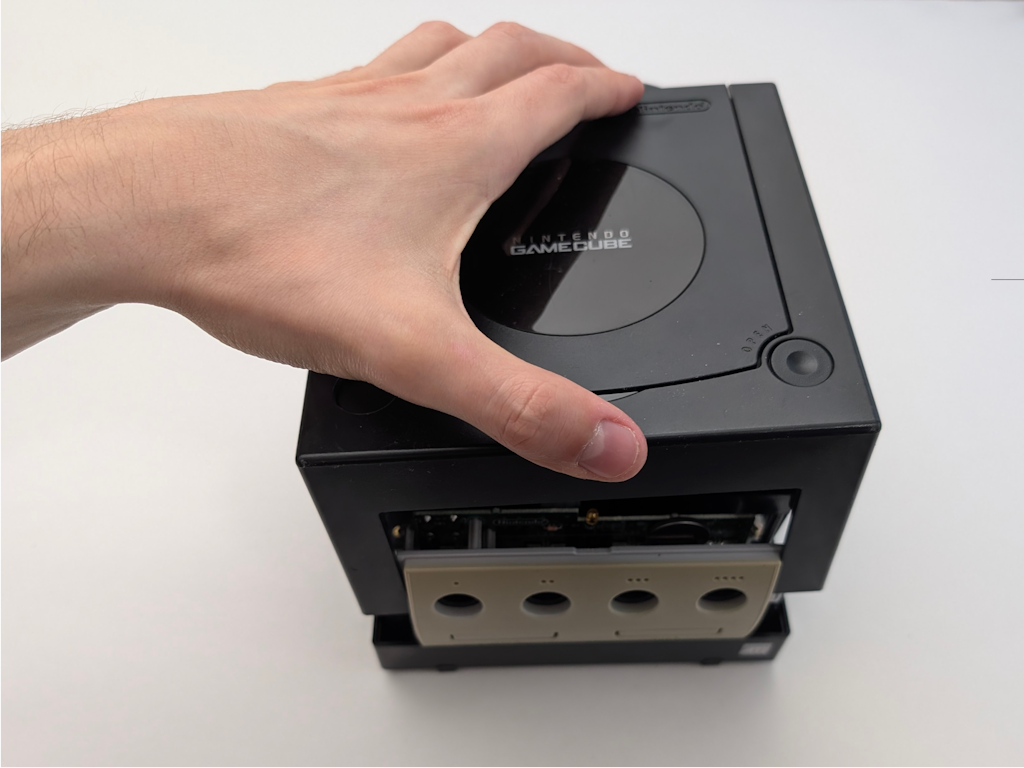

Draai de GameCube rechtop en verwijder het bovenste deel van de behuizing.
Verwijder de voor- en achterpanelen zonder de kabel van het voorpaneel los te koppelen.

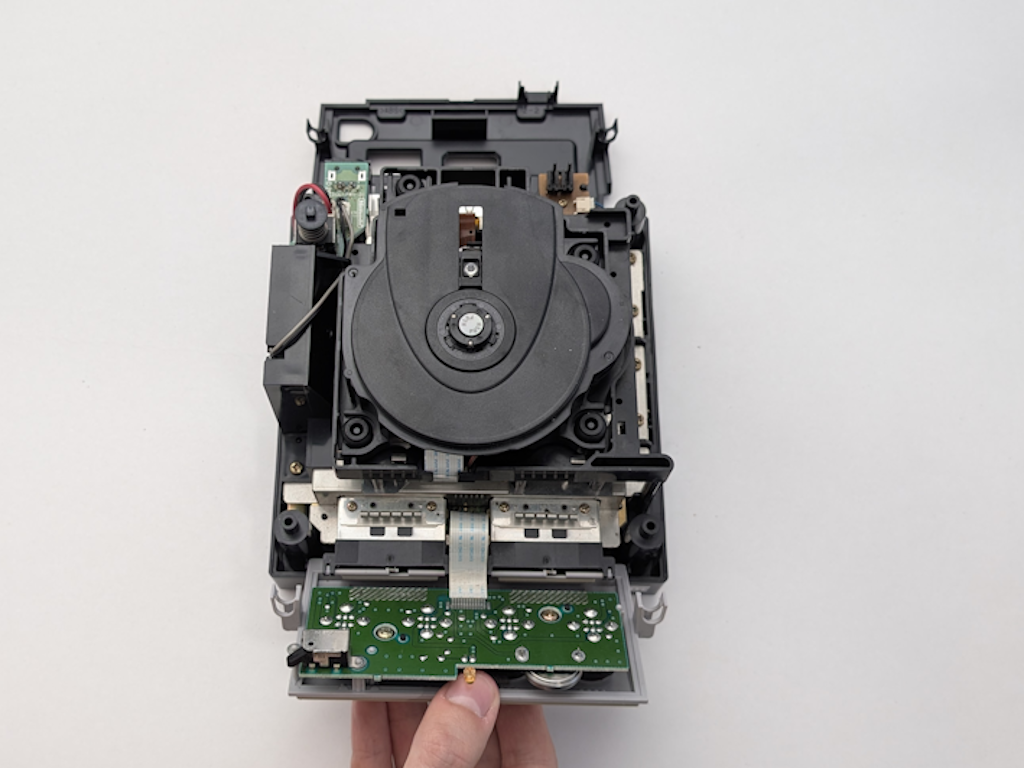

Diskdrive verwijderen

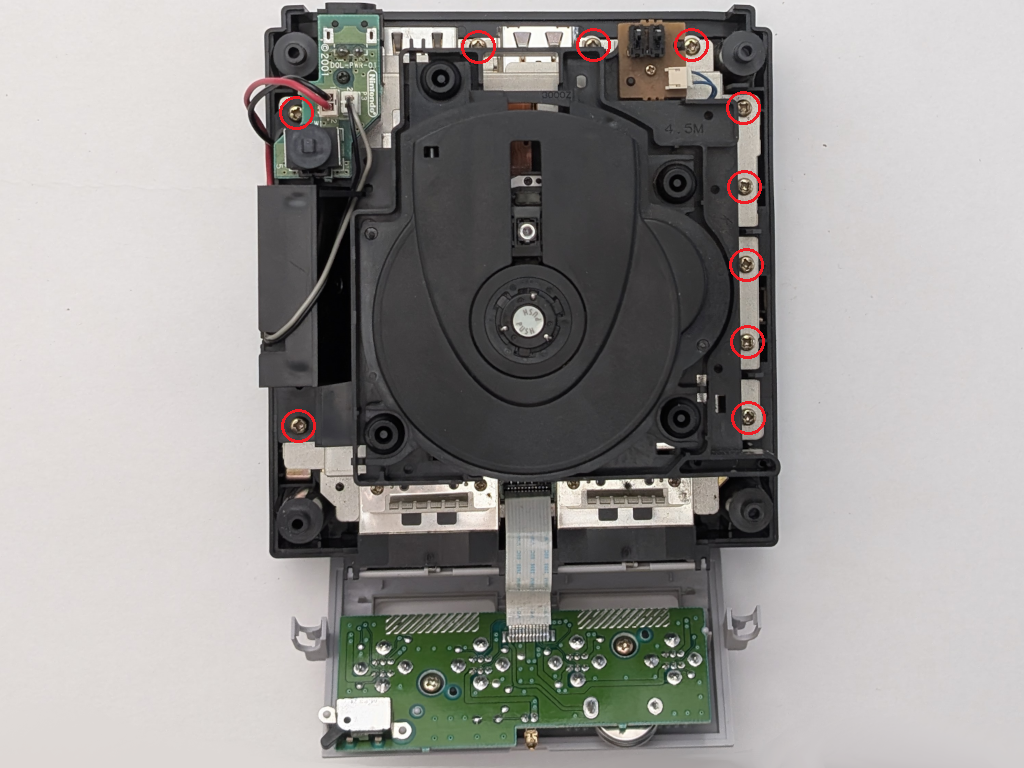

Gebruik een #2 Phillips schroevendraaier om de 10 schroeven te verwijderen die de diskdrive vasthouden.

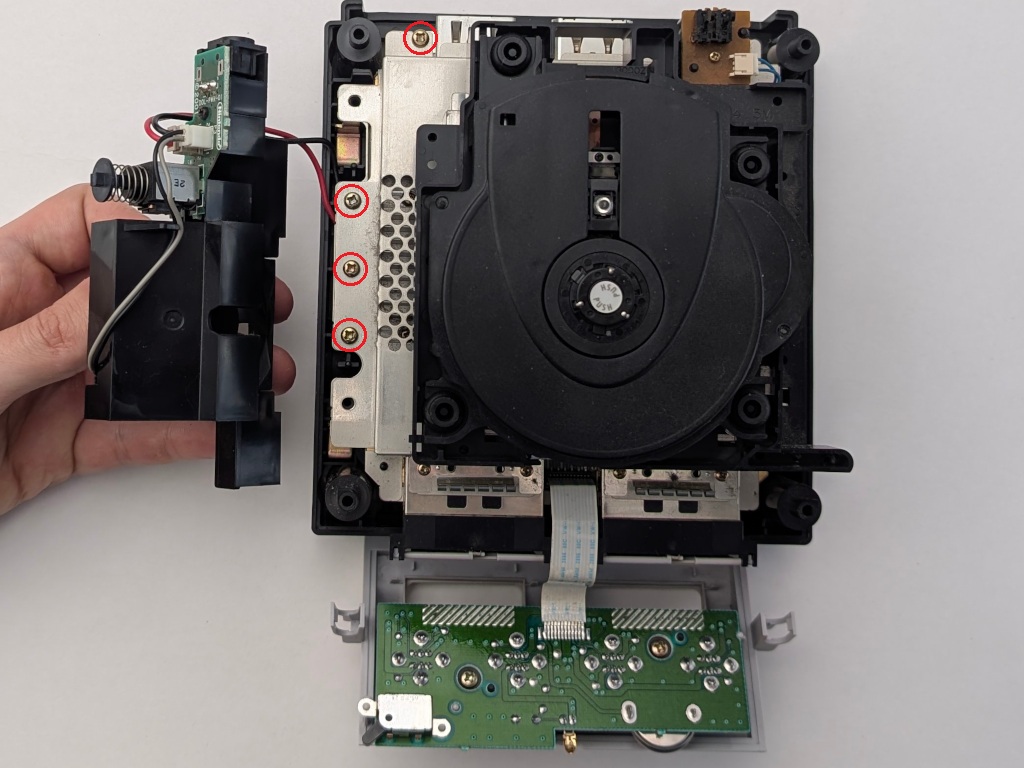

Schuif de ventilator- en voedingseenheid opzij om nog 4 schroeven te verwijderen.

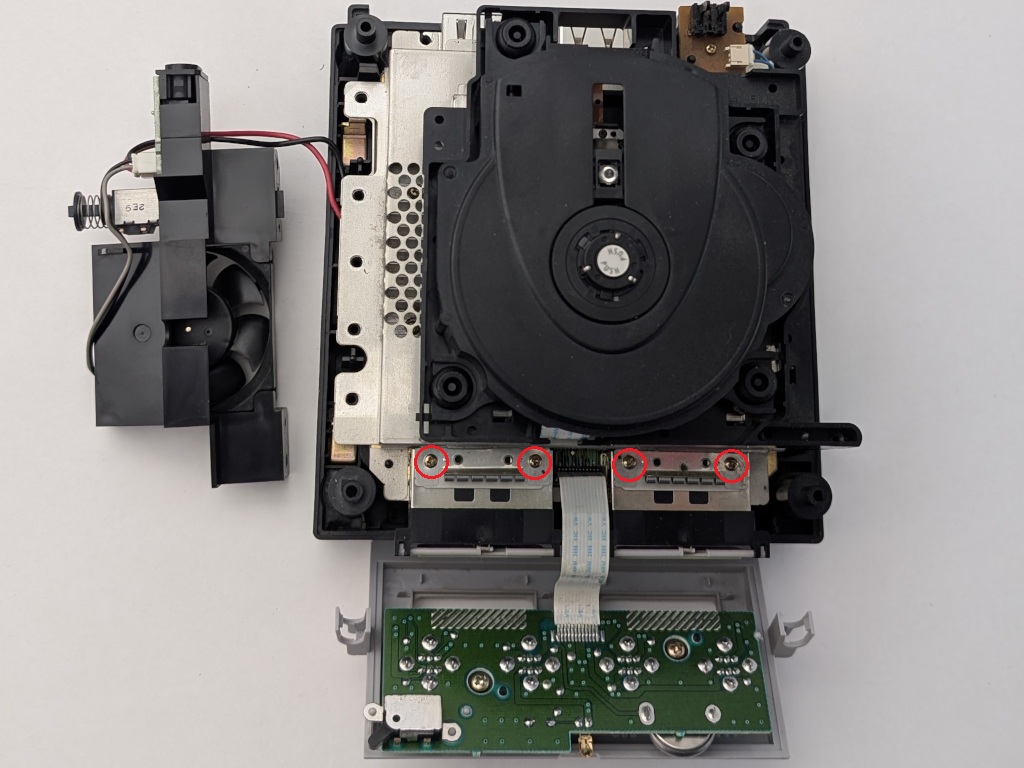

Gebruik een #1 of #0 Phillips schroevendraaier om de 4 schroeven te verwijderen die de aardingscontacten voor de front-IO vasthouden.

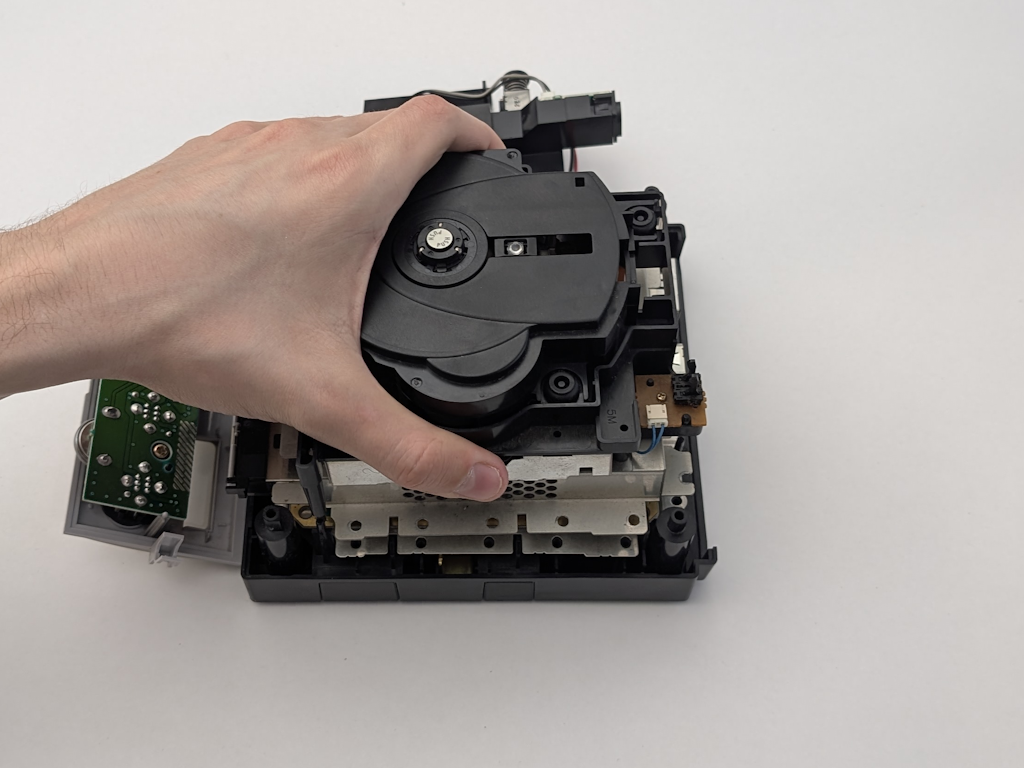

Verwijder de diskdrive-eenheid.

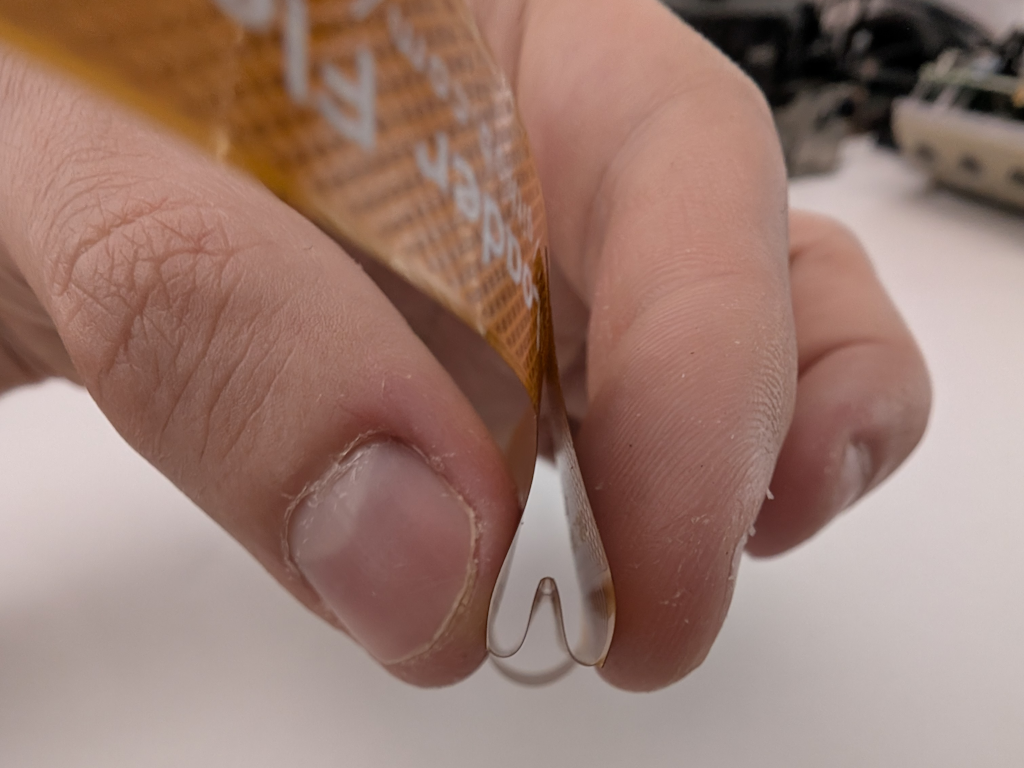

Flexkabel vouwen
⚠️ Let op: Vouw de kabel nooit scherp! Maak alleen zachte bochten, anders wordt de kabel vernietigd. Vouw ook niet te dicht bij de gouden contacten.
De kabel moet langs specifieke randen worden gevouwen. Neem je tijd en maak precieze vouwen.
💡 Belangrijk: Zorg dat de kabel niet ondersteboven zit. De DVD-zijde moet aan de binnenkant zitten en de GC MOBO-zijde aan de buitenkant na het vouwen.
Kabel installeren

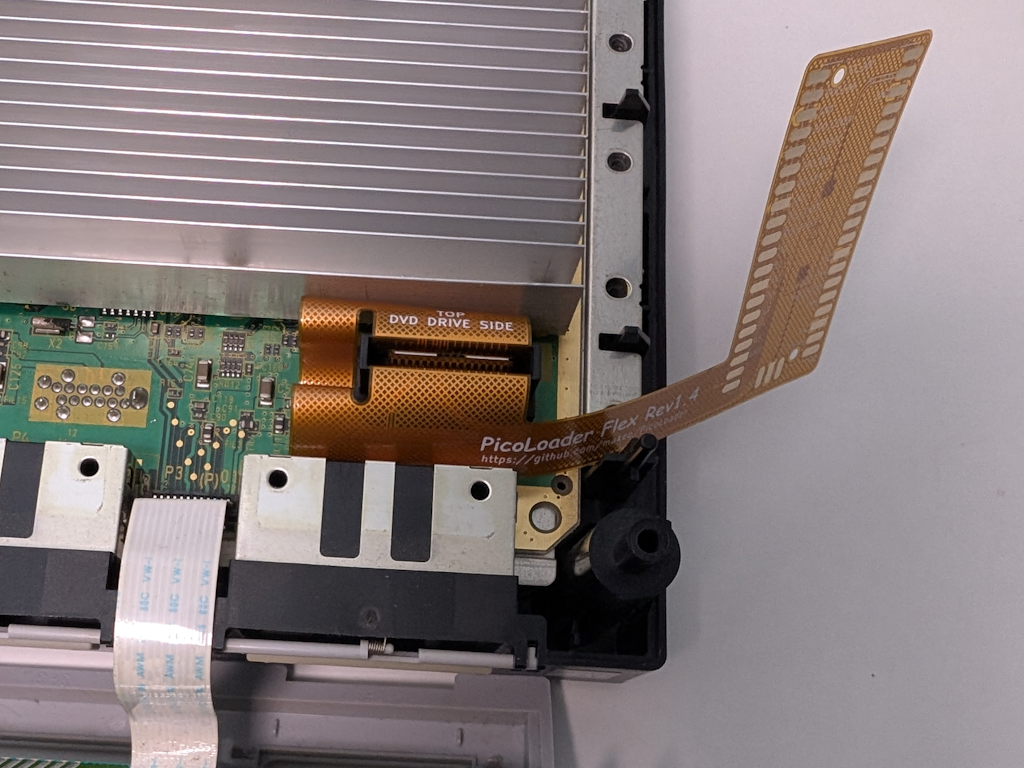

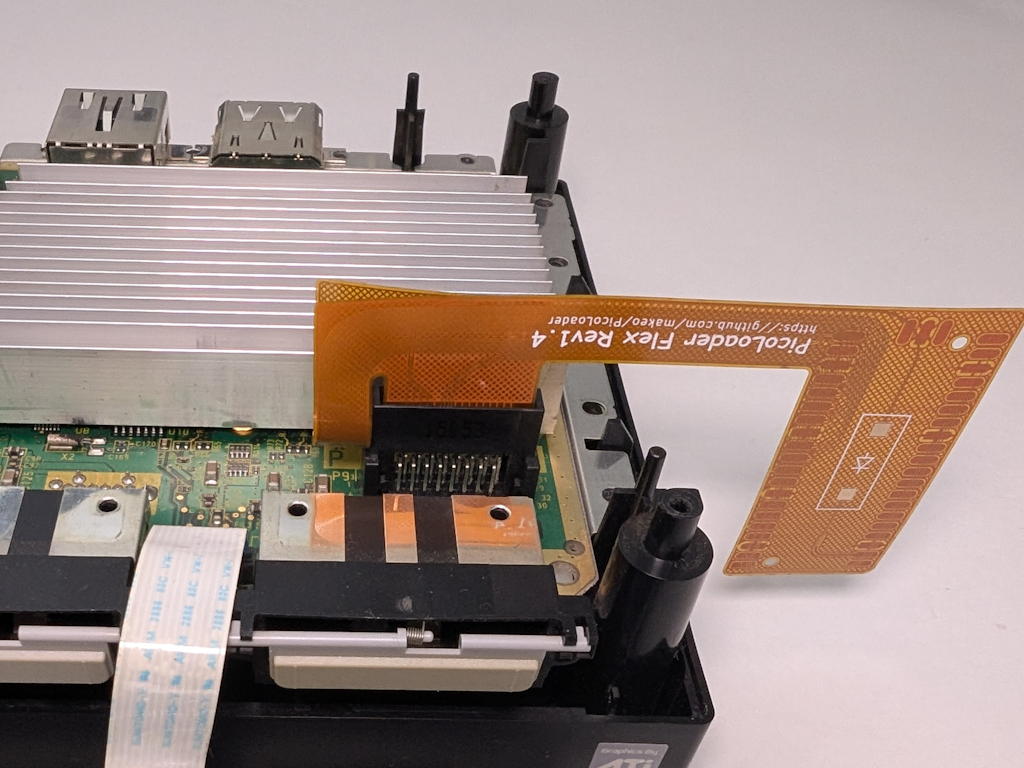

Plaats de kabel voorzichtig in de drive-connector op het GameCube-moederbord.
Vouw beide zijden van de kabel naar beneden.
Drive terugplaatsen

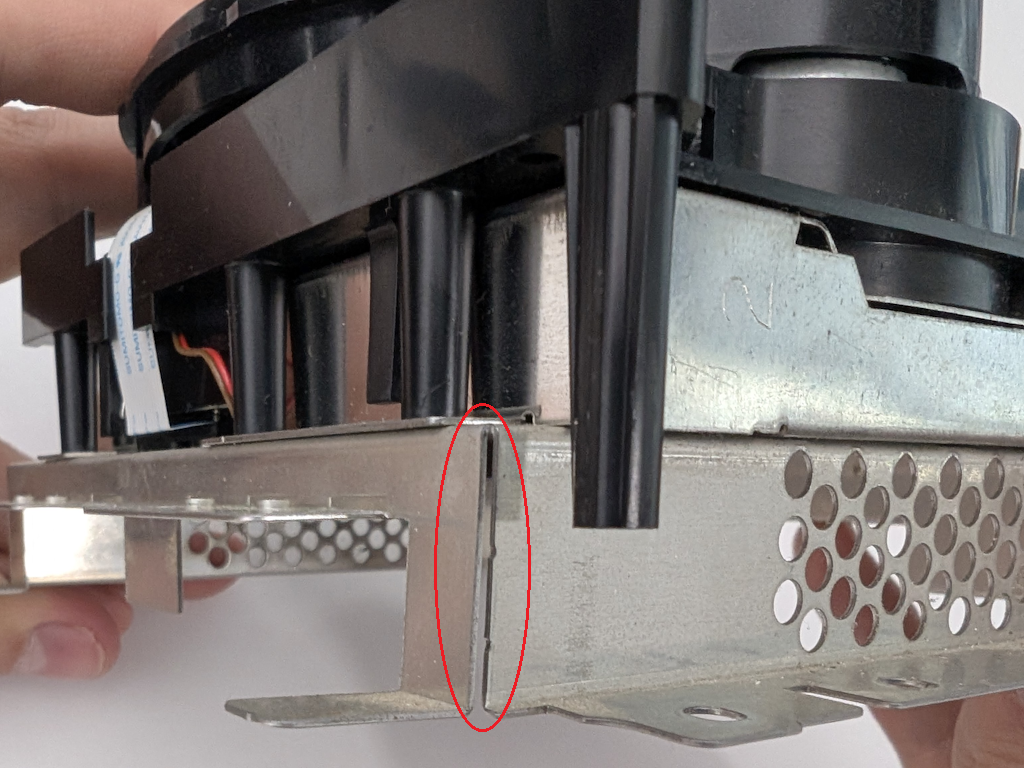

Buig de RF-afscherming licht als er niet genoeg ruimte is om de kabel door te voeren.
⚠️ De RF-afscherming heeft scherpe randen. Overweeg Kapton/Scotch tape te gebruiken om de flexkabel te beschermen.

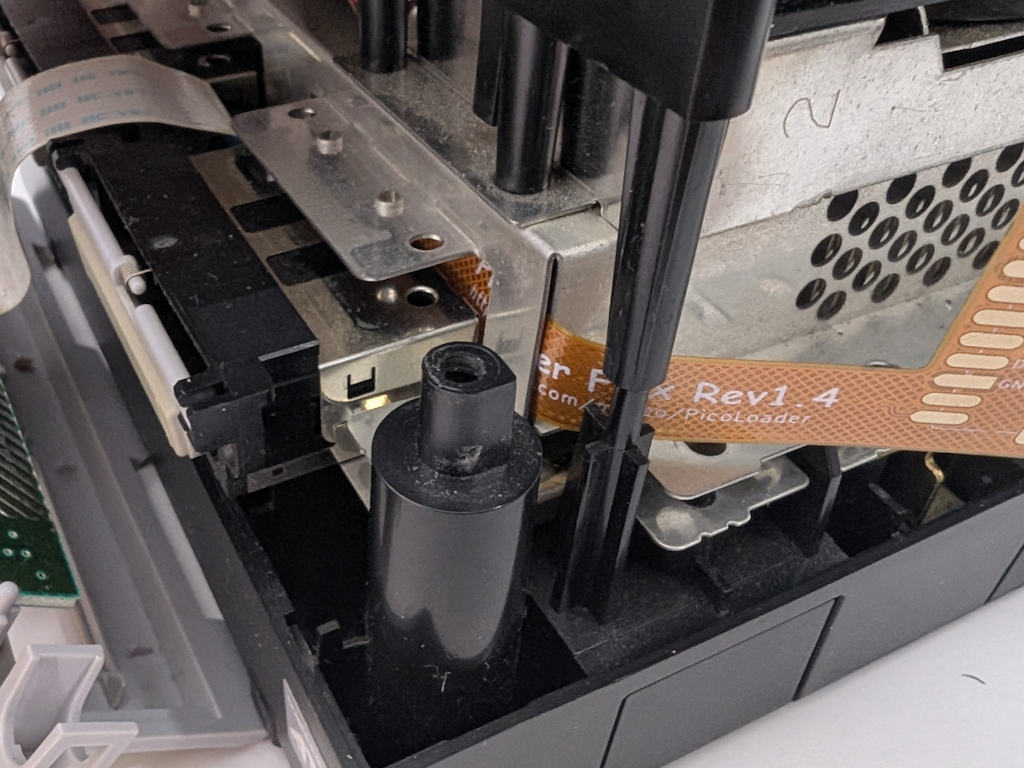

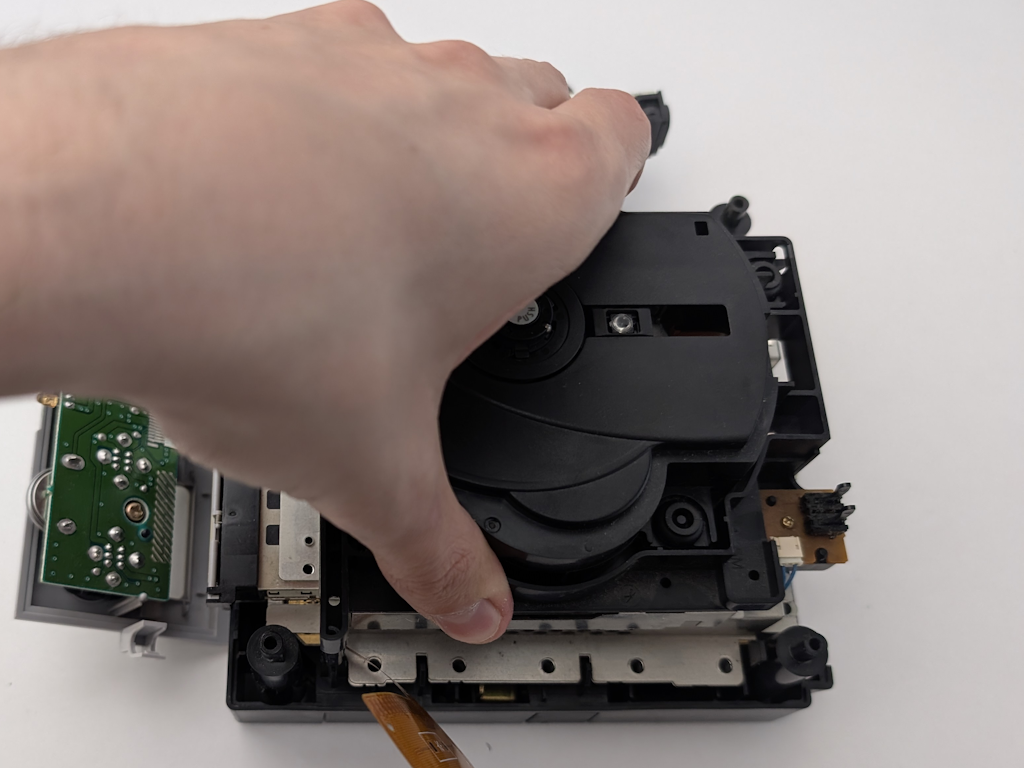

Laat de drive voorzichtig zakken op de GameCube en voer de kabel door de opening in de RF-afscherming. Zorg dat de kabel achter de plastic pin loopt.
Druk de drive naar beneden totdat deze volledig geplaatst is.
⚠️ Controleer dat geen deel van de kabel bekneld raakt en stop onmiddellijk als er te veel kracht nodig is.
Pico monteren

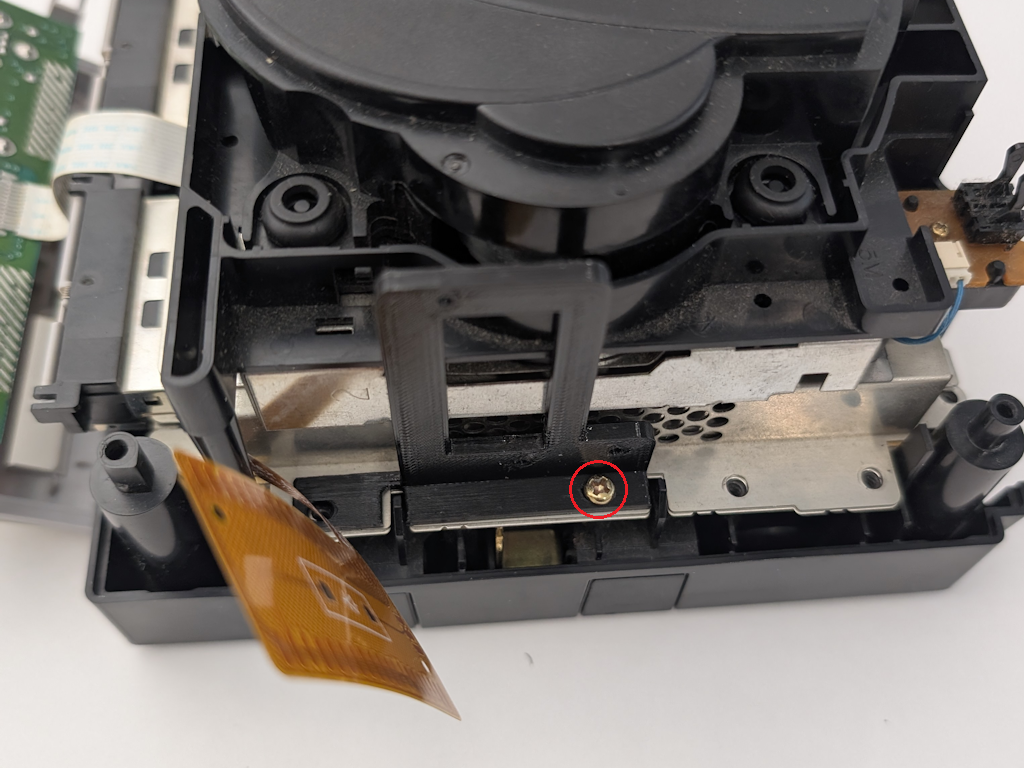

Bevestig de mount tijdelijk aan de GameCube. Dit maakt de volgende stappen makkelijker.

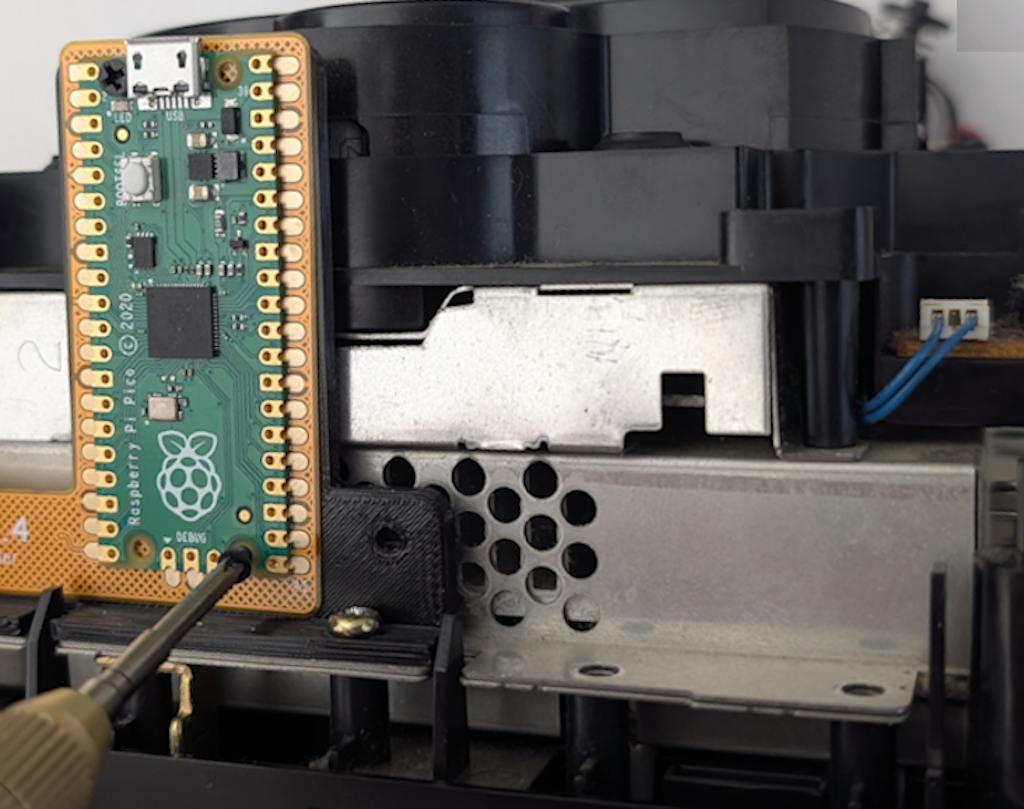

Gebruik een #1 of #0 Phillips schroevendraaier om de kabel en de Pico aan de mount te schroeven.
⚠️ Schroef in de juiste gaten van de Pico. Anders kan de kabel beschadigd raken.
💡 Er mag geen opening zitten tussen de 3 delen van de "sandwich".

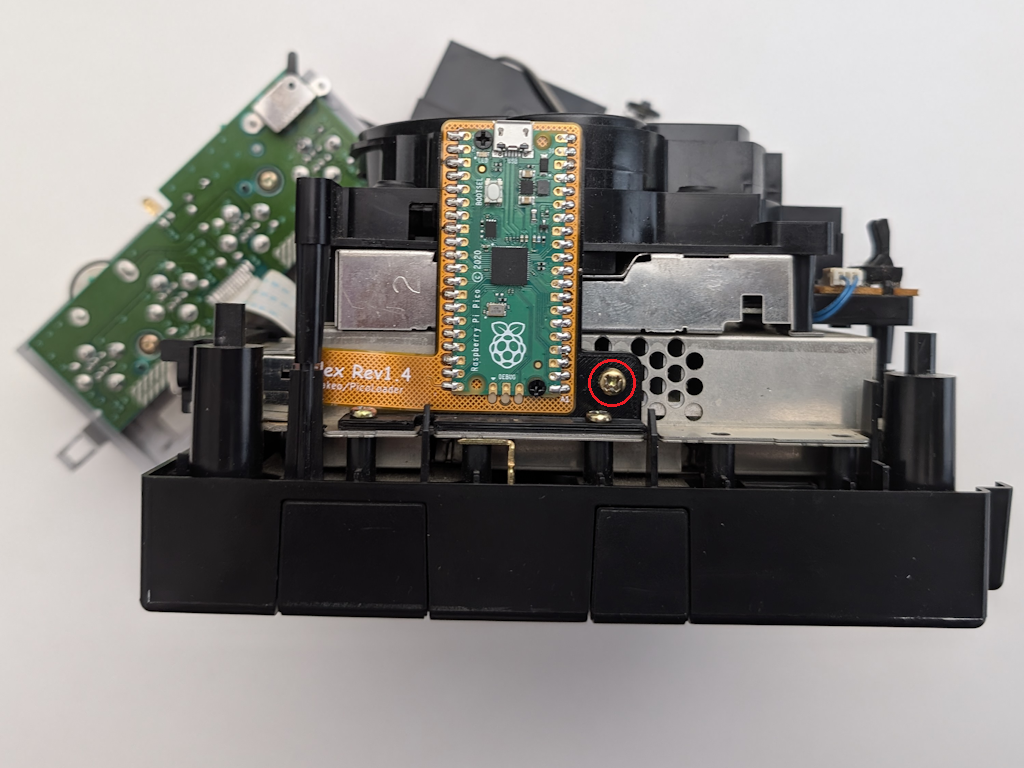

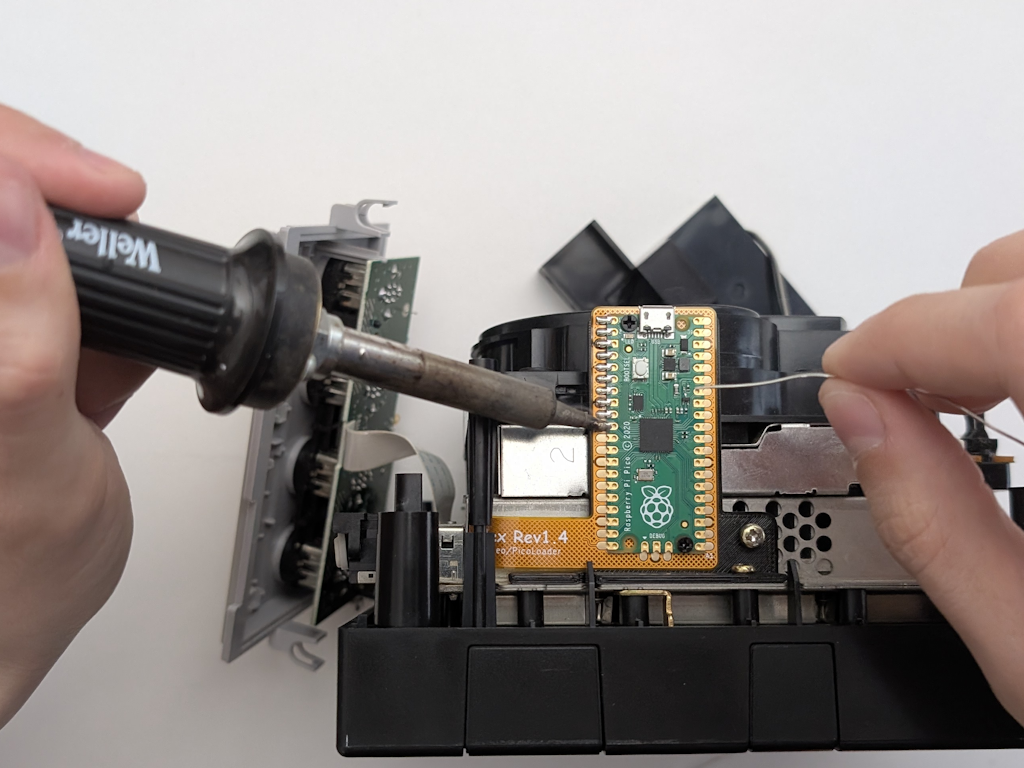

Leg de GameCube op zijn kant en soldeer de Pico aan de flex.
⚠️ Houd de soldeerbout niet te lang op een pad, anders smelt de mount.
💡 Je hoeft de 3 pads aan de onderkant van de Pico niet te solderen.
Diode solderen
Verwijder de mount weer en schroef deze aan de andere pin voor het solderen van de diode.

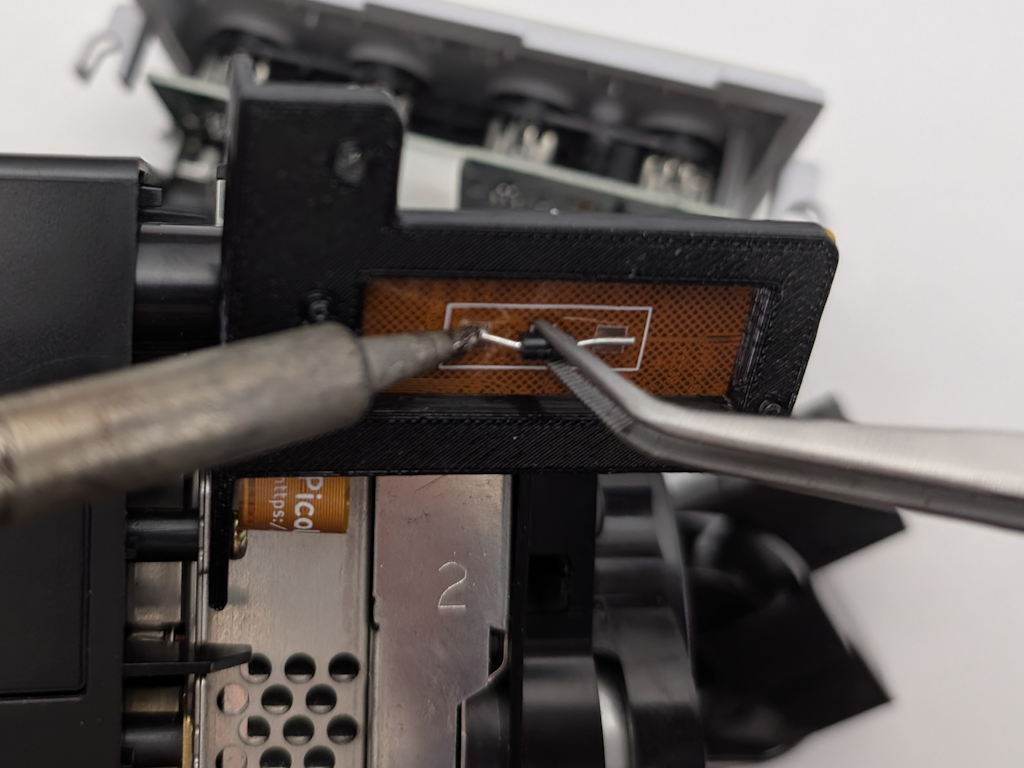

Soldeer de diode aan de achterkant.

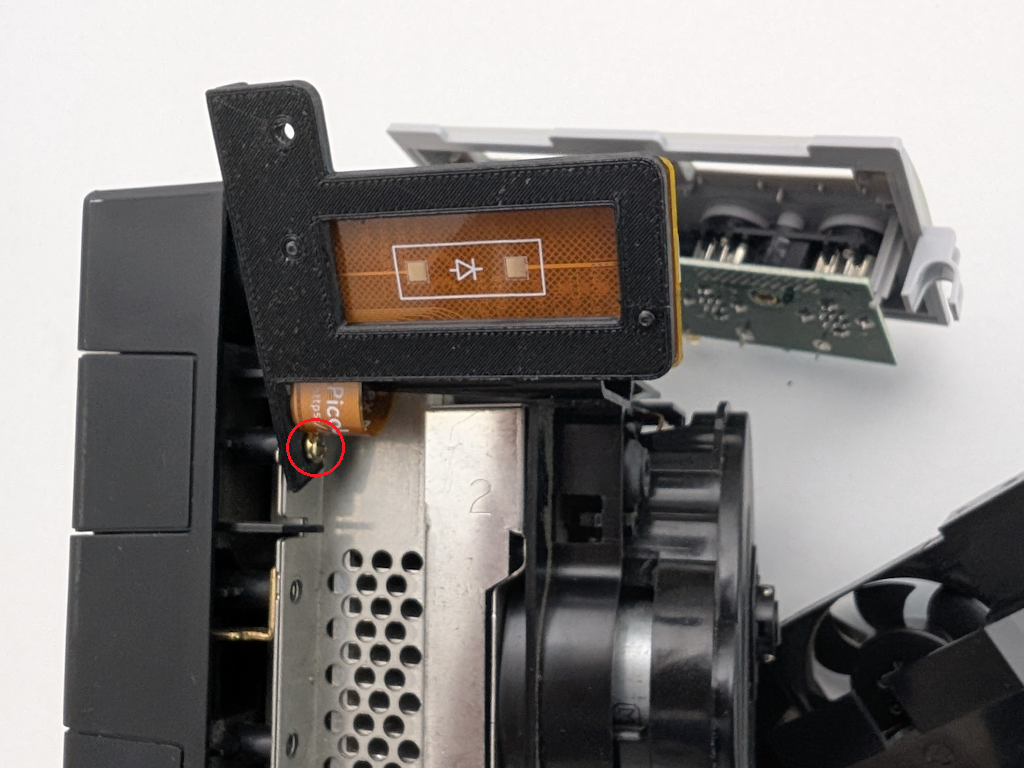

⚠️ Belangrijk: Zorg dat de diode correct georiënteerd is. De witte streep op de diode moet naar de USB-poort wijzen.
Bevestig de mount weer aan de GameCube.
💡 Er blijft één schroef over na de installatie. Je kunt deze op de daarvoor bestemde plek op de mount plaatsen zodat je hem niet kwijtraakt.
Testen
💡 Belangrijk: Schroef de diskdrive vast voordat je test. Dit zorgt ervoor dat de flexkabel een goede verbinding heeft met de GameCube en drive.
Sluit je GameCube aan op stroom en verbind de video-uitgang met je TV of monitor.
✅ Gefeliciteerd!
Je bent nu klaar om de firmware te installeren, de payload te uploaden en je installatie te testen!
❌ Werkt het niet?
Als je geen opstartscherm ziet, controleer het volgende:
- Is de flexkabel volledig in de connector geplaatst?
- Zit de kabel niet los of scheef?
- Zijn de soldeerverbindingen goed?
- Is de diode correct georiënteerd?
Software Installatie
Belangrijk: Formatteer je SD-kaart met exFAT (niet FAT32). Het laden van bestanden is momenteel erg traag bij FAT32-geformatteerde SD-kaarten.
Cubiboot installeren op PicoLoader
Stap 1: Download het cubiboot_picoloader.uf2 bestand.
Stap 2: Houd de knop op de RP Pico ingedrukt terwijl je deze aansluit op je PC.
Stap 3: Kopieer het .uf2 bestand naar de USB-drive die verschijnt.
Stap 4: Download de nieuwste Swiss .dol bestand.
Stap 5: Hernoem de Swiss .dol naar swiss-gc.dol en plaats deze op je SD-kaart.
In-Game Reset gebruiken
Stap 1: Download EXTRACT_TO_ROOT.zip
Stap 2: Pak de inhoud uit naar de root van de SD-kaart.
Stap 3: Druk Z + A + START in een game om terug te keren naar het cubiboot menu.
Vanuit Swiss/Cubiboot kun je:
- •Games starten vanaf SD-kaart
- •Regiovrije discs gebruiken
- •Cheats activeren
- •Instellingen, savebestanden en apparaten beheren
- •In-game reset naar het menu (Z + A + START)
Samenvatting van de stappen
| Stap | Actie |
|---|---|
| 0 | Test je GameCube setup voordat je begint |
| 1 | GameCube openen (4 Gamebit schroeven) |
| 2 | Diskdrive verwijderen (14 schroeven + aardingscontacten) |
| 3 | Flexkabel voorzichtig vouwen (nooit scherp!) |
| 4 | Kabel in de drive-connector plaatsen |
| 5 | Drive terugplaatsen met kabel door RF-afscherming |
| 6 | Pico monteren en solderen aan de flex |
| 7 | Diode solderen (witte streep naar USB-poort) |
| 8 | Testen met vastgeschroefde diskdrive |
| Software | Cubiboot firmware + Swiss op SD-kaart (exFAT) |
Aanvullende tips
💡 Zorg dat de Pico stevig vastzit en niet los in de console ligt.
💡 Controleer altijd de ligging van de flexkabel voordat de behuizing wordt gesloten.
💡 Gebruik eventueel dubbelzijdige tape voor extra stabiliteit van de houder.
✅ De mod is volledig omkeerbaar: verwijder de flexkabel om de console terug in originele staat te brengen.
